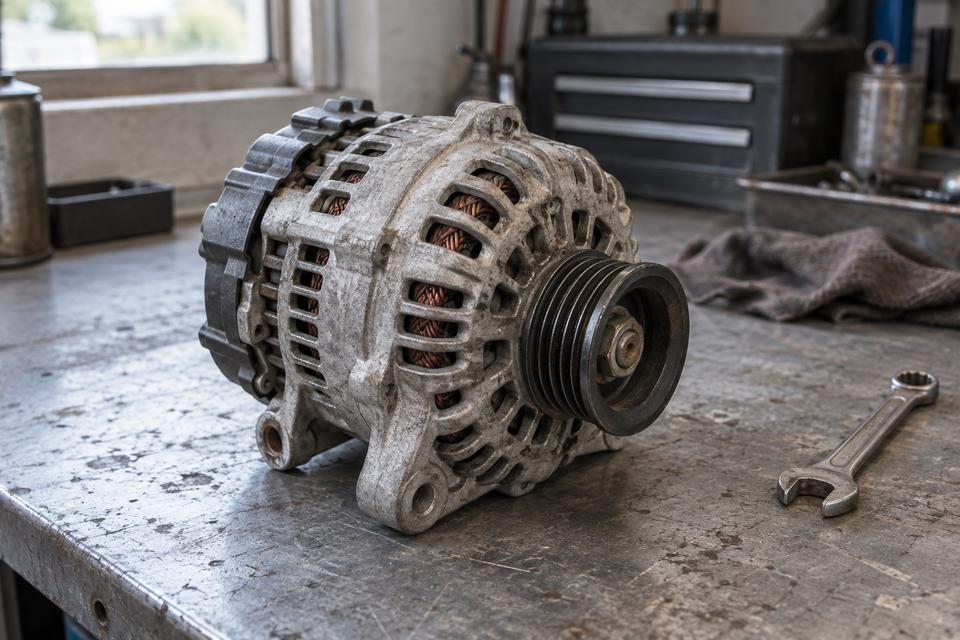

Generatoren omdanner motorens mekaniske effekt til elektrisk forsyning. Regulatoren styrer spændingen, og batteriet optager eller afgiver strøm afhængigt af produktion, forbrug og ladestyring.
Rotation bliver til elektrisk forsyning
Her handler det om en almindelig remdrevet generator på en forbrændingsmotor. Generatoren omdanner mekanisk effekt til elektrisk effekt, som forsyner bilens forbrugere og kan oplade batteriet. Batteriet fungerer samtidig som energilager og kan bidrage, når generatorens aktuelle ydelse ikke dækker behovet.
Generatorens rotor drejer inde i statoren. Den frembragte vekselstrøm ensrettes, så udgangen kan bruges i bilens jævnstrømssystem. Regulatoren styrer generatorens spænding; på nyere systemer sker det i samspil med bilens øvrige elektronik.
Generator, regulator, batteri og ledningsnet er derfor dele af én samlet forsyning. En måling på batteriet beskriver et punkt i dette system. Den fortæller ikke alene, hvordan alle forbindelser og komponenter arbejder.
Ampere på mærkaten er ikke konstant ladestrøm
En generators angivne strømkapacitet er ikke et løfte om, at den til enhver tid sender så mange ampere ind i batteriet. Omdrejningstal, belastning, temperatur og styring har betydning for det konkrete driftsforløb. Desuden bruger bilens udstyr en del af den strøm, som bliver produceret.
Antag i et forenklet øjebliksbillede, at generatoren leverer 80 A, og bilens forbrugere tilsammen bruger 55 A. Så er der 25 A tilbage til batteriet, når andre strømveje og tab ses bort fra. Hvis forbruget i stedet overstiger generatorens levering, må batteriet bidrage med forskellen.
Ved 14 V og 80 A er den elektriske udgangseffekt 1.120 W. Motoren skal levere mere mekanisk effekt end dette, fordi omdannelsen har tab. Tallene er et regneeksempel, ikke en forventet måling på alle biler. Effektguiden forklarer den mekaniske side af energiregnskabet.
Intelligent ladning ændrer målet undervejs
I et styret ladesystem kan en batterisensor registrere spænding, strøm og temperatur. Styreenheden bruger oplysningerne til at tilpasse generatorens arbejde. Den ønskede spænding kan derfor ændre sig, selv om der ikke er opstået en fejl.
Nogle systemer reducerer generatorbelastningen under acceleration og øger den ved motorbremsning, når batteriets tilstand tillader det. Temperatur og ladetilstand kan også påvirke reguleringen. En enkelt aflæsning skal derfor sammenholdes med den ønskede værdi og bilens aktuelle drift.
Det gør den klassiske regel om ét bestemt korrekt volt-tal utilstrækkelig på tværs af biler. Først skal systemtypen identificeres. Derefter vurderes målingerne ud fra fabrikantens specifikationer, ikke ud fra en universel grænse fundet til en anden bil.
Batterisymbolet udpeger ikke automatisk batteriet
Ladelampen hører til overvågningen af forsynings- og ladesystemet. Hvis den bliver ved med at lyse under drift, er et dårligt batteri kun én mulig forklaring. Remtræk, kabelforbindelser, sikringer, generator og regulering kan også være relevante.
Et afladet batteri kan samtidig være et resultat af problemet. Det er derfor nyttigt at skelne mellem det, der blev observeret først, og det, der skete bagefter. Notér eksempelvis lampens tidspunkt, startproblemer og eventuelle nye lyde uden at gentage en fejl under belastning.
Følg bilens anvisning ved en ladningsadvarsel. Resterende køretid kan ikke bestemmes ud fra lampen alene. Gem også relevante fejlmeddelelser; guiden til fejlkoder beskriver, hvorfor en kode og en komponentdiagnose er forskellige ting.
Kontrollér forbindelser og remtræk som del af undersøgelsen
Inden generatoren dømmes ude, bør batteriets tilstand, tilslutninger og generatorens mekaniske drev undersøges. Dårlig forbindelse kan begrænse systemets funktion, selv om en komponent isoleret set virker. Måling med og uden elektrisk belastning kan bidrage, når den udføres efter bilens fremgangsmåde.
Afmonter aldrig en batteripol med motoren i gang for at teste, om generatoren virker. Afbrydelsen kan skade elektronik og generatorens dioder. En kontrolleret undersøgelse bruger egnede måleinstrumenter og holder hænder og ledninger væk fra roterende remme.
Ved udskiftning skal regulator, elektriske forbindelser, remskive og kapacitet passe til anvendelsen. Fysisk plads er ikke tilstrækkeligt. Generatorens remtræk må heller ikke forveksles med taktdrevet, hvis hovedopgave er at synkronisere motorens aksler.
ET GODT SPØRGSMÅL
Betyder lavere ladespænding altid en defekt generator?
Nej. Styrede ladesystemer kan ændre spændingen med drift og batteritilstand. Målingen skal vurderes sammen med systemets ønskede værdi og fabrikantens testbetingelser.
